美国pinnacleozone系列臭氧发生器介绍

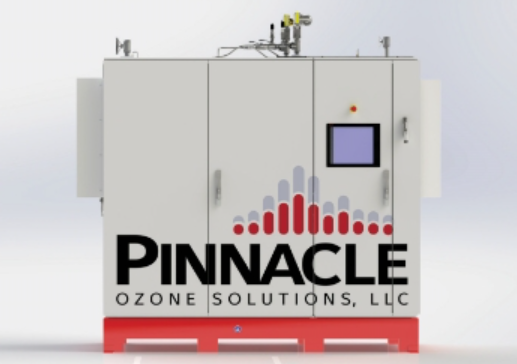

Apex 系列臭氧发生器平台是pinnacleozone很大的臭氧发生器平台，非常适合苛刻的应用。Apex 包括我们较小平台的所有功能，只是规模更大。对于臭氧需求大于 700 ppd 的应用，可以将多个 Apex 装置配置为并行运行。
36X 规格
03 输出：高达 720 ppd @ 8%
高达 665 ppd @ 10%
尺寸：111 英寸（宽） x 34.21 英寸（深） x 103.2 英寸（高）
氧气流量：＜ 8%，1980 slpm
＜10%：1467 slpm
冷却液水温：50°F/10oC – 75°F/23.9°C
电力服务：460 VAC/3 PH/50-60 Hz/150 安培
功耗：102 千瓦

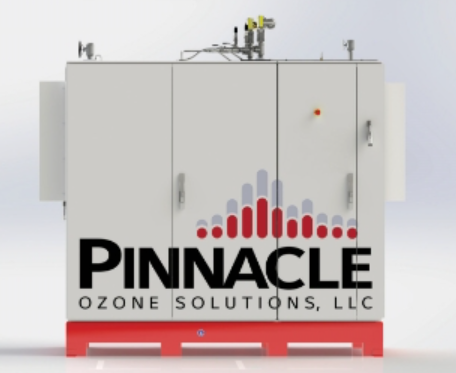

Zenith 系列臭氧发生器平台专为需要高可靠性、精确计量能力、低维护和系统冗余的市政和商业用户而设计，无需备用臭氧发生系统。Zenith 平台的设计特点可以提供高达 99% 的运营准备，以及其他标准功能。
Zenith 系列具有臭氧行业出色调节能力。QuadBlock® 能够将臭氧输出线性控制在 0% – 100% 之间，并且 Zenith 能够在低需求期间隔离每个 QuadBlock® 机架，因此臭氧输送系统的调节比超过 100：1。
20X 规格
03 输出：高达 400 ppd @ 8%
高达 370 ppd @ 10%
尺寸：111 英寸（宽） x 34.21 英寸（深） x 94.2 英寸（高）
氧气流量：＜ 8%，1100 slpm
＜ 10%：815 slpm
冷却液水温：50°F/10°C – 75°F/23.9°C
电力服务：460 VAC/3 PH/50-60 Hz/135 安培
功耗：56.5 千瓦

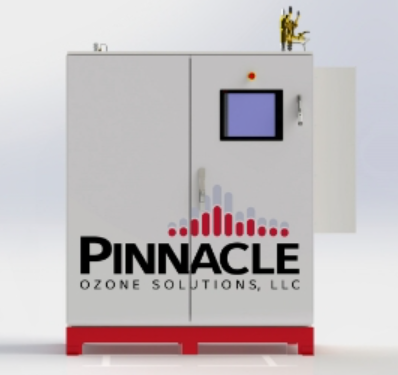

Summit 系列臭氧发生器平台专为中型装置而设计，这些装置需要在强大而灵活的外壳中平衡容量和可扩展性。
Summit 系列臭氧系统非常适合需要高可靠性、精确计量能力、低维护和系统冗余的市政和商业用户，而无需备用臭氧发生系统。
10X 规格
03 输出：高达 200 ppd @ 8%
高达 185 ppd @ 10%
尺寸：75 英寸（宽） x 34.21 英寸（深） x 92 英寸（高）
氧气流量：＜ 8%，550 slpm
＜ 10%：408 slpm
冷却液水温：50°F/10oC – 75°F/23.9°C
电力服务：460 VAC/3 PH/50-60 HZ/80 安培
功耗：28.5 千瓦

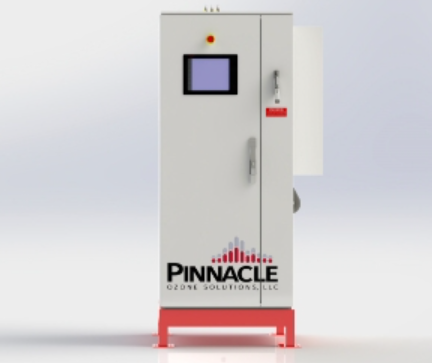

Peak 系列臭氧发生器平台专为寻求系统模块化和高达 20% 的内置冗余优势的小型臭氧系统安装而设计。
Peak 系列臭氧系统非常适合需要高可靠性、精确计量能力、低维护和系统冗余的市政和商业用户，而无需备用臭氧发生系统
5X 规格
03 输出：高达 100 ppd @ 8%
高达 92.5 ppd @ 10%
尺寸：41.27 英寸（宽） x 31.8 英寸（深） x 78.9 英寸（高）
氧气流量：＜ 8%，275 slpm
＜ 10%：204 slpm
冷却液水温：50°F/10°C – 75°F/23.9°C
电力服务：460 VAC/3 PH/50-60 HZ/45 安培
功耗：14.5 千瓦
QuadBlock® 臭氧单元：每个 Pinnacle 系统的核心
QuadBlock® 臭氧发生器技术在设计、功能和性能方面为臭氧发生器建立了新的基准。结果是臭氧发生系统具有出色的功率效率、单位面积的高臭氧输出和静音运行。
型号:GEN III O3发电机，
设计特点:
•所有高电压都安全地完全包含在Plasma Blo3ck®™内，从而消除了可能导致危险闪络的冲击危险和污垢积聚。高压接线已启动，所有金属接地。
UL认证设备
•模块化设计，服务简单。
•即时启动臭氧生产-无需预热时间。理想的“过路”应用程序。
•没有易碎的玻璃或陶瓷瓶，在运输过程中或在“越野”应用中使用时容易破裂。
•微通道®设计导致高臭氧浓度，降低高压水平，更节能的操作。设计在机械和电气方面都针对氧气进行了优化。需要浓缩器或瓶喂
露点-60°F，过滤，正压氧气。缝隙中的材料是陶瓷和铝。
•定制陶瓷高压进给通道提供了高压和高压的完整性，连接可靠性和安全性。
•23千赫的工作频率产生紧凑的设计，安静的操作，更低的成本，没有客户的刺激，由于高音调的呜呜声通常存在于较老的中频设计。
•军用级保形涂层消除了与冷凝和霉菌有关的问题，并大大延缓了意外臭氧暴露造成的损害。
•专利设计。
•气体连接:1/2“NPT
•水连接:3/8“NPT
•所需电源:300 VDC@ 8.3安培
